1、概況介紹:
埋地鋼制管道運行時間較長時常會導致防腐層整段的老化，絕緣性能急劇下降；因此，當我們使用防腐層檢測儀進行防腐層檢測時，使用發射機在待測管道上施加的信號，會在很短的距離內快速減小；這導致我們使用接收機或者A字架檢測防腐層時，信號較小測量部精確；而且只能在很短的距離內對管段進行測量，從而使得檢測工作變得復雜而難以完成。
嘉信技術最新推出的PDM防腐層檢測儀，單臺發射機最高輸出功率可達200W，同時具備衛星同步技術功能，可以實現多臺發射機同步疊加輸出信號，大大增強了待測管線的信號強度；適用于大埋深、復雜地形以及管線絕緣性能老化嚴重等情況下的防腐層檢測。
本次待檢測管段位于天津市濱海新區，運行至今已服役接近28年，防腐層材料為熔結環氧粉末，由于運行時間較長，已出現嚴重老化；且周邊環境復雜，有鐵路、河流、魚塘、高壓輸電線路等。用戶在使用其他品牌防腐層檢測儀檢測時，在測試樁處施加的交流信號強度為3A，但是在距離測試樁約150米處測到的電流信號已經衰減到了150mA左右，這使得余下的幾百米管段無法有效測量；
應用戶的邀請，就如何使用多臺發射機實現信號的疊加輸出，對PDM防腐層檢測儀進行演示，確保信號的強度，以保障檢測的順利進行。
2、檢測裝置：

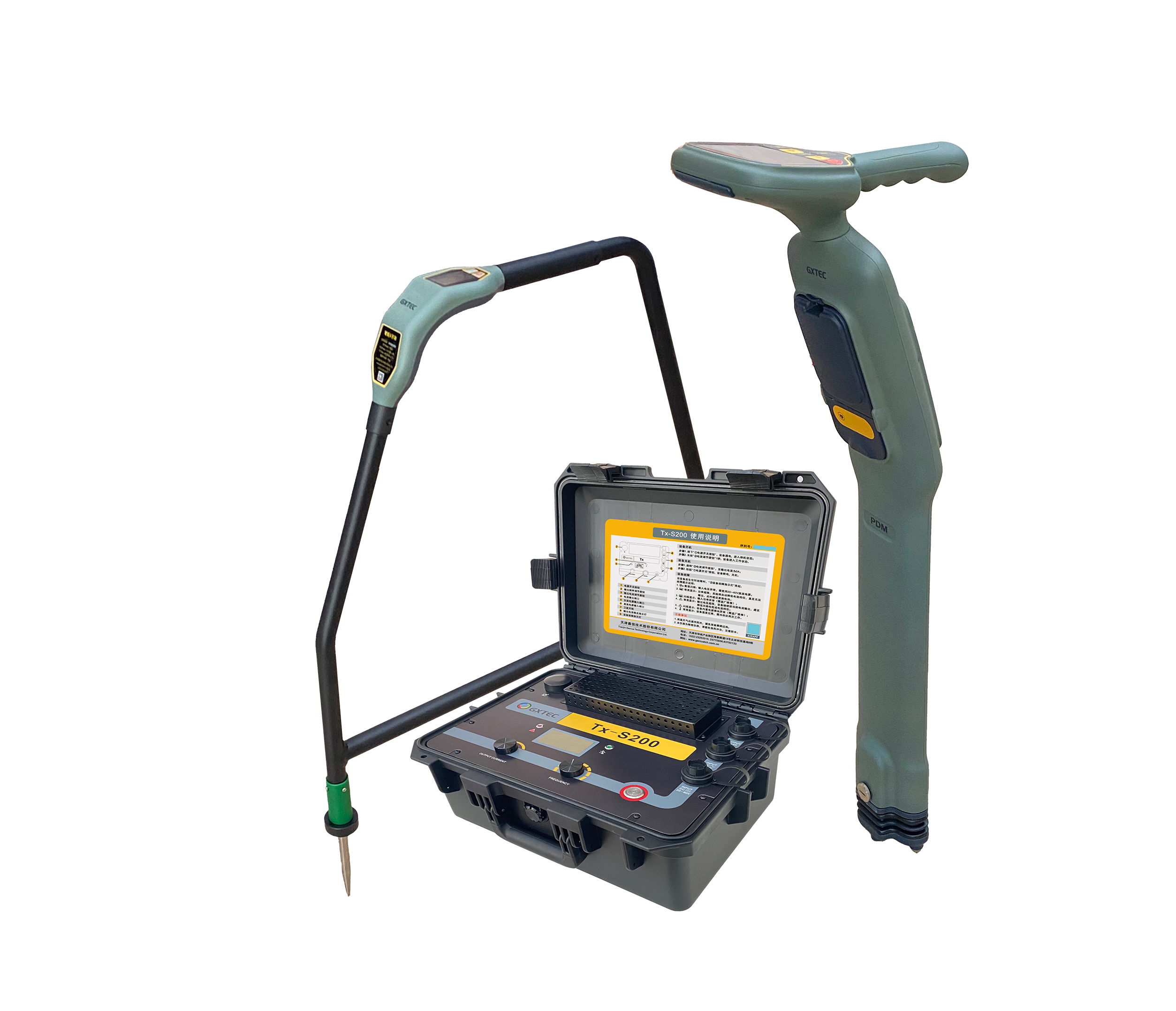

本次檢測使用了嘉信技術新研發的防腐層檢測儀PDM，我們使用了2臺標配衛星同步功能的200W大功率發射機，一臺接收機和1臺A字架；使用2臺發射機同步施加信號，可以有效增加待測管道上的信號強度。下圖為PDM接收機、智能A字架和2臺發射機的圖片。
3、檢測依據：
(1)《中華人民共和國石油天然氣管道保護法》(中華人民共和國主席令第30號)
(2) GB/T 37369-2019《埋地鋼質管道穿跨越段檢驗與評價》
(3) ST/T 6968-2013《油氣輸送管道工程水平定向鉆穿越設計規范》
(4 )GB 50423-2013《油氣輸送管道穿越工程設計規范》
(5) GB/T 21447-2018《埋地鋼質管道外腐蝕控制規程》
(6) GB/T18314-2009《全球定位系統(GPS)測量規范》
(7) GB/T 19285-2014 《埋地鋼質管道腐蝕防護工程檢驗》
(8) GB/T 21448-2017《埋地鋼質管道陰極保護技術規范》
(9) GB 50991-2014 《埋地鋼質管道直流干擾防護技術標準》
(10) GB/T 50698-2011《埋地鋼質管道交流干擾防護技術標準》
(11) SY/T 0087.1-2018《鋼質管道及儲罐腐蝕評價標準》
4、檢測過程：
我方于2024年8月17日上午到達現場，使用了兩種同步方式對管道施加同步信號并進行測量，分別為單側同步信號施加方式和雙側同步信號施加方式。
4.1單側施加信號

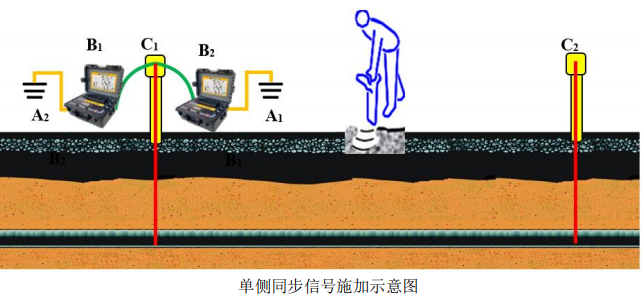

首先在單側測試樁處連接2臺發射機實現單側信號疊加輸出（如下圖），注意：單側同步信號施加時，發射機B1、B2信號輸出線與管道和地極的連接線順序必須相同才會產生信號疊加效果，否則兩臺發射機的輸出電壓相互抵消，大幅度減弱檢測信號。兩臺發射機不可共用同一地極，并且兩個地極間隔需超過20米。
啟動發射機衛星同步功能，并設置兩臺發射機的輸出電流均為3A，使用接收機在150米外檢測到管線上的電流信號大小約為300mA，是之前用戶使用單臺發射機施加信號電流強度的2倍左右；現場圖片如下：
4.2雙側施加信號

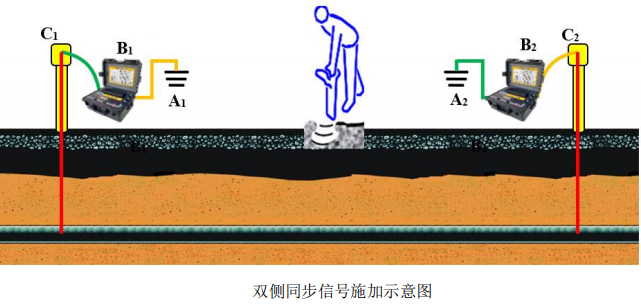

將兩臺發射機中的一臺發射機繼續和測試樁保持連接，將另一臺連接到待測管線的下一個測試樁處，實現雙側同步信號施加（如下圖）；注意：雙側同步信號施加時，發射機 B1、B2 信號輸出線與管道和地極的連接線順序必須相反才會產生信號疊加效果，否則兩臺發射機的輸出電壓相互抵消，大幅度減弱檢測信號。
啟動發射機衛星同步功能，并設置兩臺發射機的輸出電流均為3A，使用接收機在待測管線上的中間位置檢測到管線上的電流信號大小約為600mA，是之前用戶使用單臺發射機施加信號電流強度的4倍左右；現場圖片如下：
5、檢測結論：
5.1通過這次設備演示，驗證了嘉信技術的防腐層檢測儀發射機在不同模式下的衛星同步功能均明顯效的增強檢測信號，同時也幫助客戶有效解決了由于管段防腐層老化導致檢測信號嚴重衰減從而無法對管段段防腐層有效檢測的問題。
5.2當用戶使用多臺發射機同步施加信號時，使用單側或雙側施加衛星同步信號，信號疊加效果并不相同；用戶需要根據現場實際情況選擇不同的施加方式，以期能起到最好的效果。
