應用UPM系統對超深管道精探的項目中，不僅精確獲取目標管道的位置與埋深信息，還成功地識別并定位了一條未在資料中注明的伴行光纜，有效排除潛在施工風險，體現了UPM在復雜環境下實現多目標、高精度探測的綜合能力。
一、項目背景
在津維高鐵項目天津大港區段的樁基施工過程中，施工區域附近存在一條采用定向鉆技術敷設的DN800輸油管道，且運行壓力高達8Mpa。由于該管道埋深較大，常規探測手段難以實現對其精確定位，為規避施工風險，保障項目安全推進，施工方委托天津嘉信技術股份有限公司，采用超深管線精確測量系統（UPM），遵循GB/T 37369等技術標準，對目標管道的路由與埋深實施精確探測。
二、探測過程
2.1路由探測

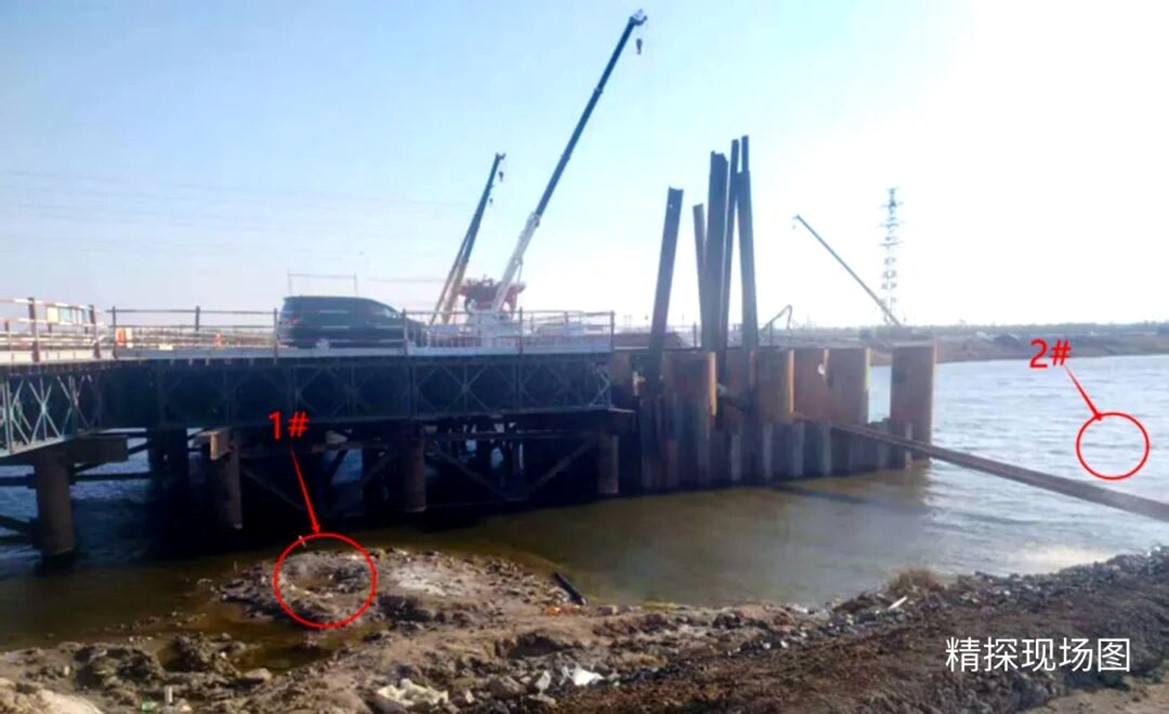

技術人員首先在測試樁處使用發射機給目標管道施加640Hz、3A的探測信號，隨后使用管線儀在地面進行初步定位和測深，大致確認了管道位置范圍。在此基礎上，選定兩處位置進行管道精確探測，其中1# 探測點位于水邊土坡上，2# 探測點位于水中。

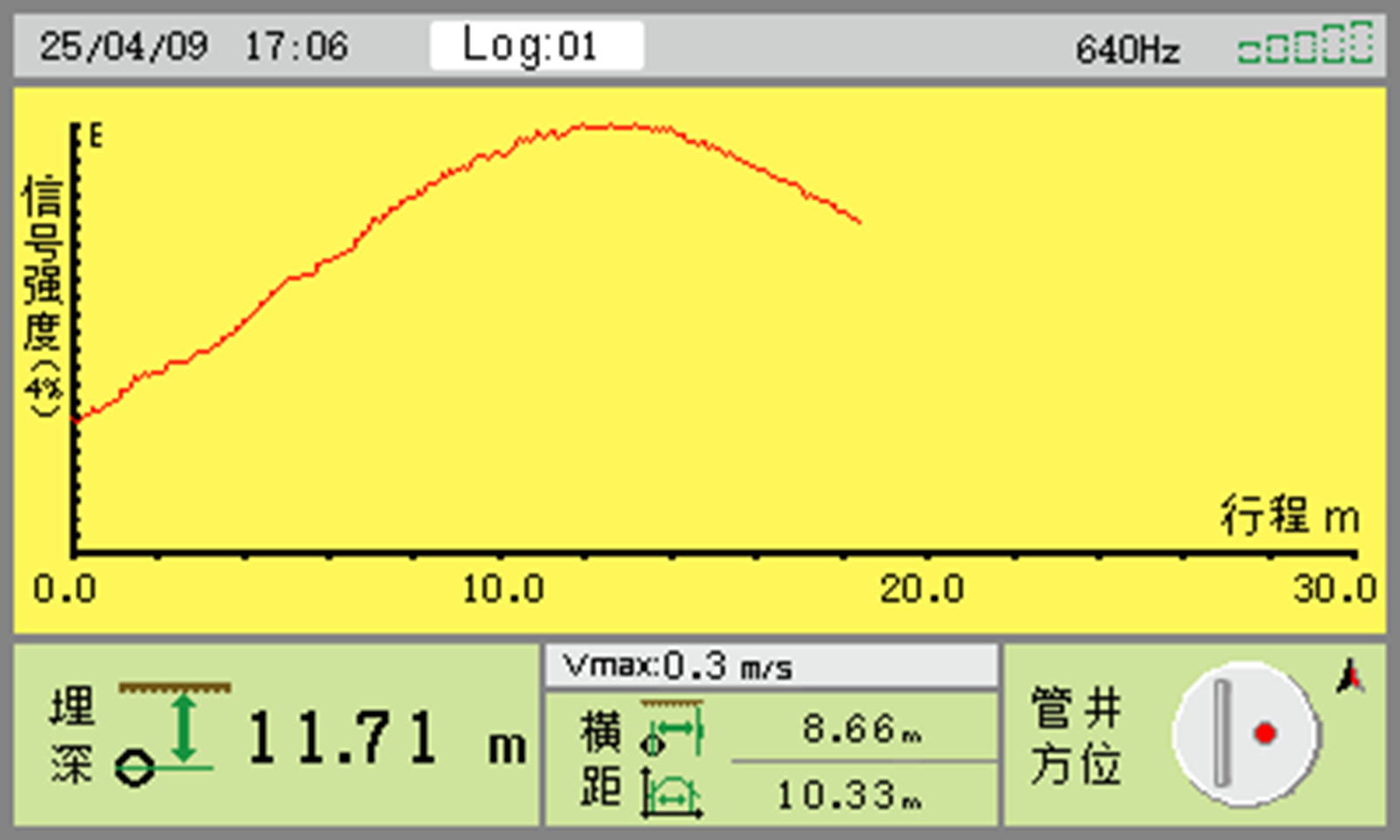

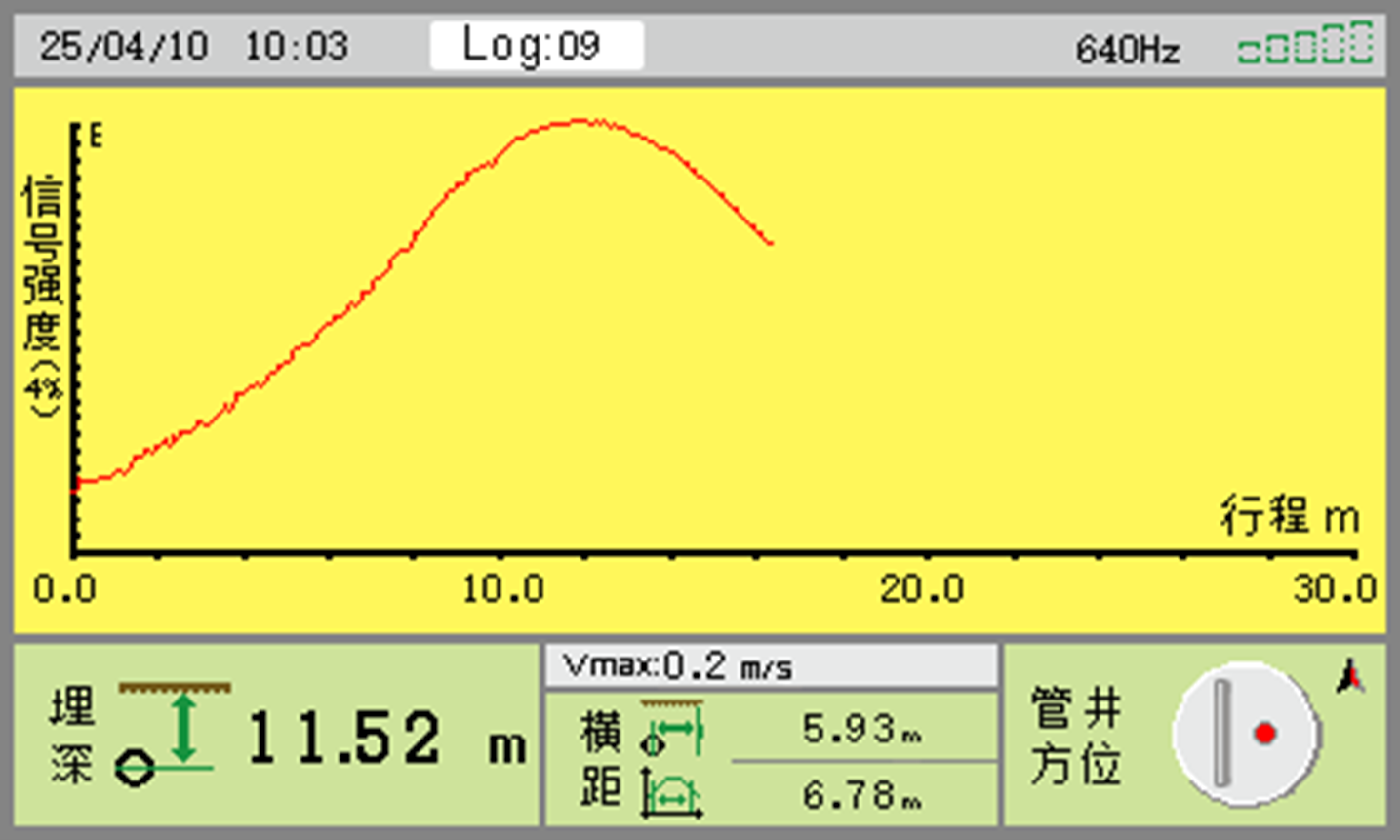

在1# 位置，為保障管道安全，技術人員在初步劃定管道范圍外側約10m處鉆孔并進行探測，測得鉆孔與管道水平距離為10.33m、管道埋深為11.71m。為提高檢測結果的準確性，向管道方向遞進約4m鉆第二個孔，測得鉆孔與管道水平距離為6.78m、管道埋深為11.52m。通過分析兩處鉆孔所測數據后，最終確定管道精確的平面位置和埋深值，并記錄經緯度和高程數據。
兩個孔的測量數據

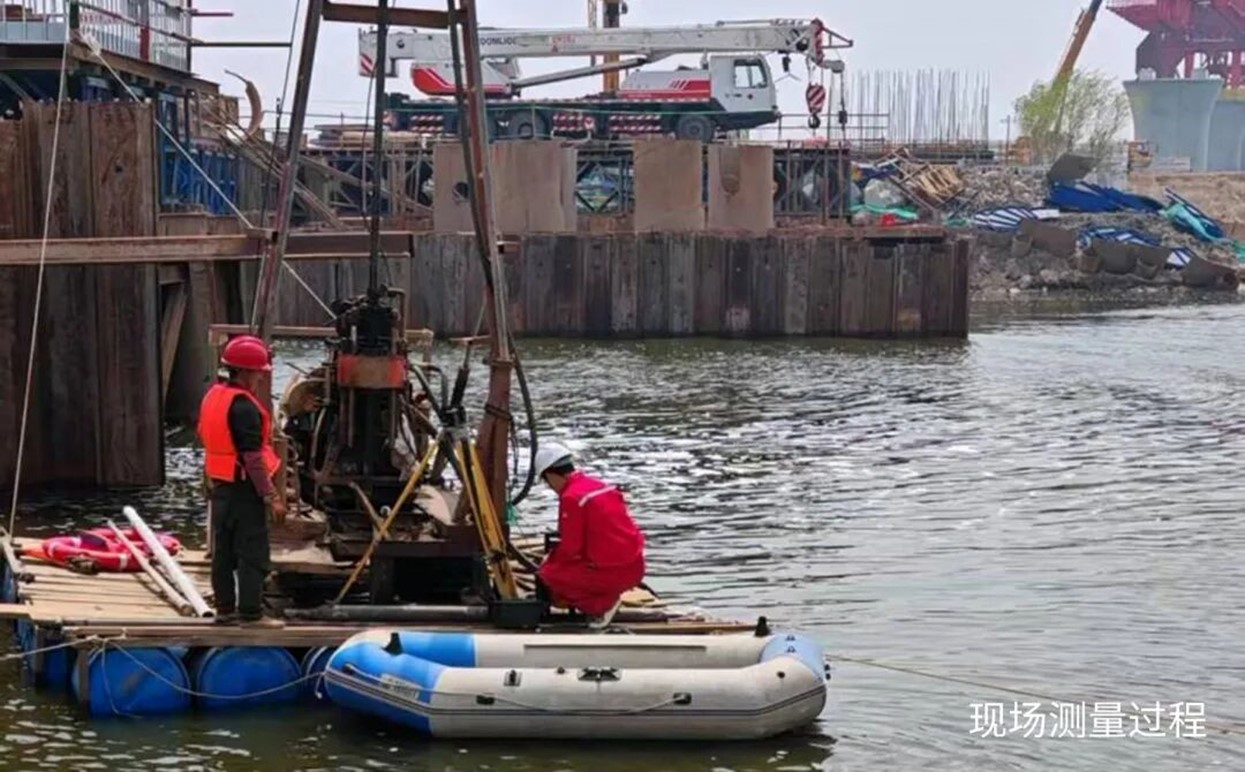

完成1# 位置探測后，將設備移動到搭建的水面移動平臺上，對2# 位置使用相同的方法實施精探，最終獲取2# 點位管道的精確位置和埋深，并記錄經緯度和高程數據。
發現異常信號！
在測量2# 位置的過程中，技術人員發現距離水面深度約7m處有另一信號。由于資料中并未標注目標管道附近有其他管線，因此委托方對于此處信號是附近鋼板樁造成的干擾還是真實存在其他管線存在懷疑。
憑借強烈的責任心，嘉信技術人員通過對檢測數據的細致分析，認為該異常信號頻率與目標管道信號一致，且信號寬度較窄，初步判斷為與管道并行敷設的伴行管線。根據多年工程經驗可知，一般重要的油氣管線往往會敷設伴行光纜。由于光纜與管道間距較近，因此目標管道上的探測信號耦合到伴行光纜上所致。若不進一部探明情況，可能導致后續施工中發生重大事故，后果將無法估量。
三、異常信號探查
為明確未知管線走向，技術人員在北側鋼板樁和西側鋼板樁（均未施工）夾角處分別鉆設3個鉆孔進行測量。結果顯示，3個孔測得信號頻率均與目標管道施加信號頻率一致，1# 和3# 孔處均有較強的信號響應，且3# 孔信號為最強。未知管線位于1# 和3# 孔之間的40cm范圍內，且距3# 孔更近。結合2# 位置的測量數據，進一步分析得出光纜的走向與目標管線一致，由此可以驗證未知管線為伴行光纜。光纜應位于北側鋼板樁未施工部分的南側區域，且與北側及西側未施工的鋼板樁施工路徑存在交叉點。
UPM成功完成陸地與水面上多場景的超深管線精探，并獲得目標管線的精確位置和埋深信息，有效為客戶解決工程問題。本次項目中，UPM測量精度為：埋深精度偏差＜0.3m，水平位置精度＜±0.5m。
UPM憑借出色的多信號識別能力，探測到未知的伴行光纜并準確定位，幫助用戶成功地規避了未知的風險可能造成的損失，再次證明UPM是廣大用戶解決大埋深管道精探問題的不二選擇。
探測結果匯總表

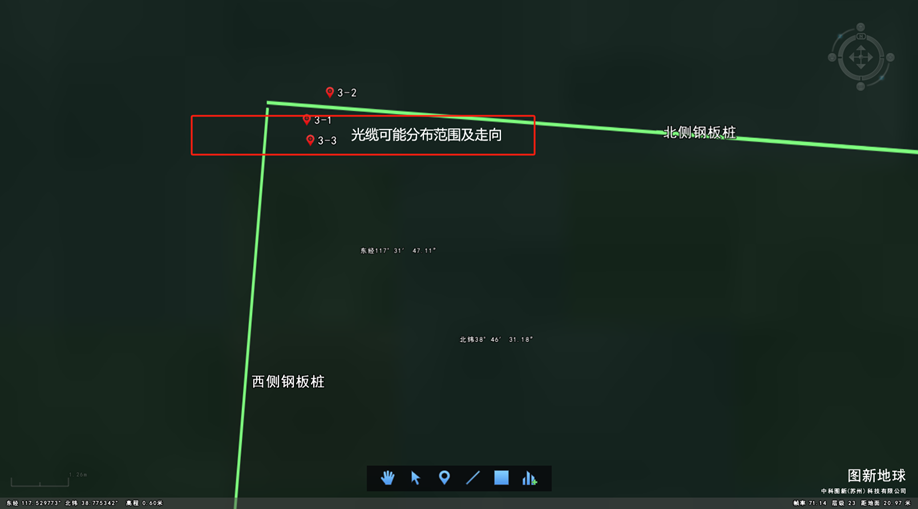

檢測到的伴行光纜示意圖
