在城市基礎設施建設飛速發展的今天，地鐵線位與地下既有管線交叉的情況日益普遍，天津地鐵B1線的建設便是其中典型。這一工程中，盾構施工路線在市區內某一路段，與重要的天然氣管線“狹路相逢”。由于此天然氣管線是老舊管線，路由資料缺失，使用常規儀器無法確認燃?xì)夤芫€的準確位置和埋深，因此施工面臨著巨大“挑戰”——既要確保天然氣管道的安全穩定運行，又不能讓地鐵施工停滯，否則將帶來難以估量的經濟損失。
天津嘉信技術股份有限公司憑借專業的技術實力和豐富的實踐經驗，受施工方委托，承擔起了對交叉位置天然氣管道的精確探測重任。
檢測依據權威，確保合規
為保證檢測全程合法合規，嘉信技術嚴格遵循《中華人民共和國石油天然氣管道保護法》、《城市地下管線探測技術規程》等一系列國家和行業的權威法律規范標準，為檢測工作筑牢堅實的基礎。
先進設備助力，保障精度
嘉信技術利用管線儀及自主研發的 UPM 超深管線精確測量系統，配合使用大功率發射機和管道腐蝕檢測數據記錄儀PDMLogger，對目標管道進行精確探測，并記錄準確的坐標位置。
創新檢測流程，突破難關

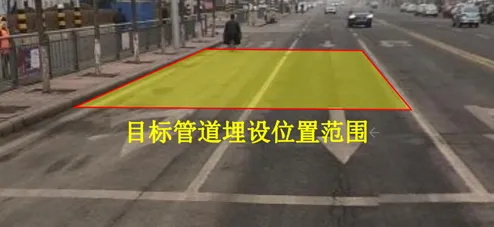

初步探測：面對復雜的地下環境，首先使用衛星同步發射機對管道施加4.6A交流信號，嘗試追蹤管道路由。由于待測位置信號干擾強烈、信噪比極低，因此利用管線儀只能確定管道的大致埋深，范圍在13~16米，為后續工作提供了初步的參考依據。

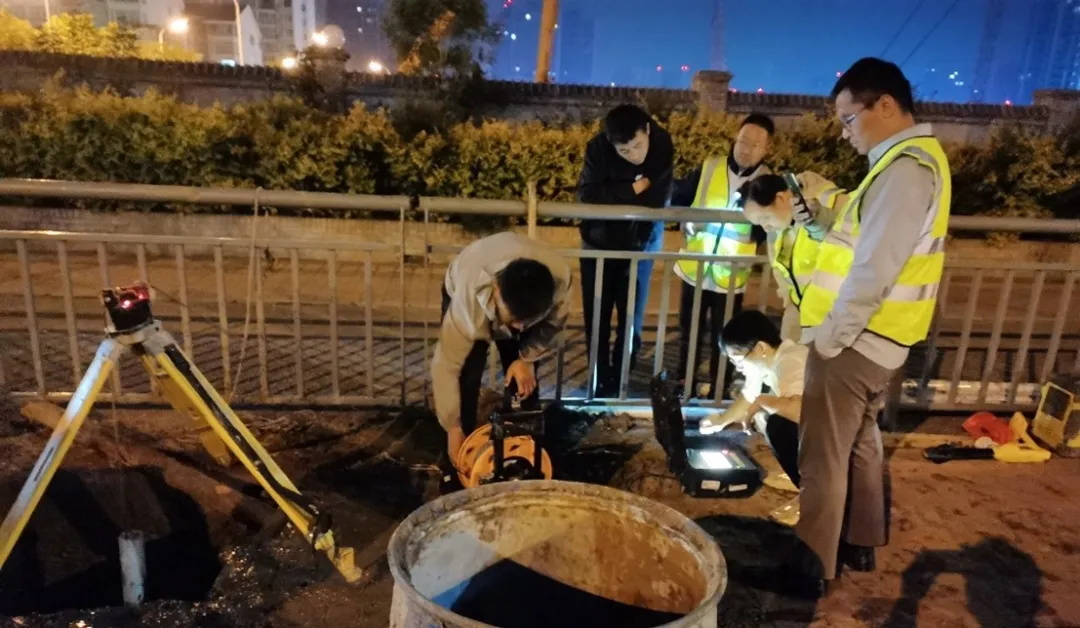

精確測量：借助管線探測儀確定管道大致位置后，分別在路邊植樹坑、第一車道兩個位置鉆孔。使用UPM在每個鉆孔處各測量3組數據，并將兩個鉆孔測得的數據進行相互驗證，成功獲取了管道精確埋深及管孔相對距離。通過PDMlogger進行厘米級衛星定位，準確記錄管線與施工線路交叉位置坐標。
探測結果：經過多次精確測量及可視化驗證，最終成功確認管道精確埋深為21.44米，埋深測量精度：±5%d+0.1m；管道與兩個鉆孔的橫距分別為2.07米、1.59米，橫距測量精度±5%d+0.1m。
設備介紹

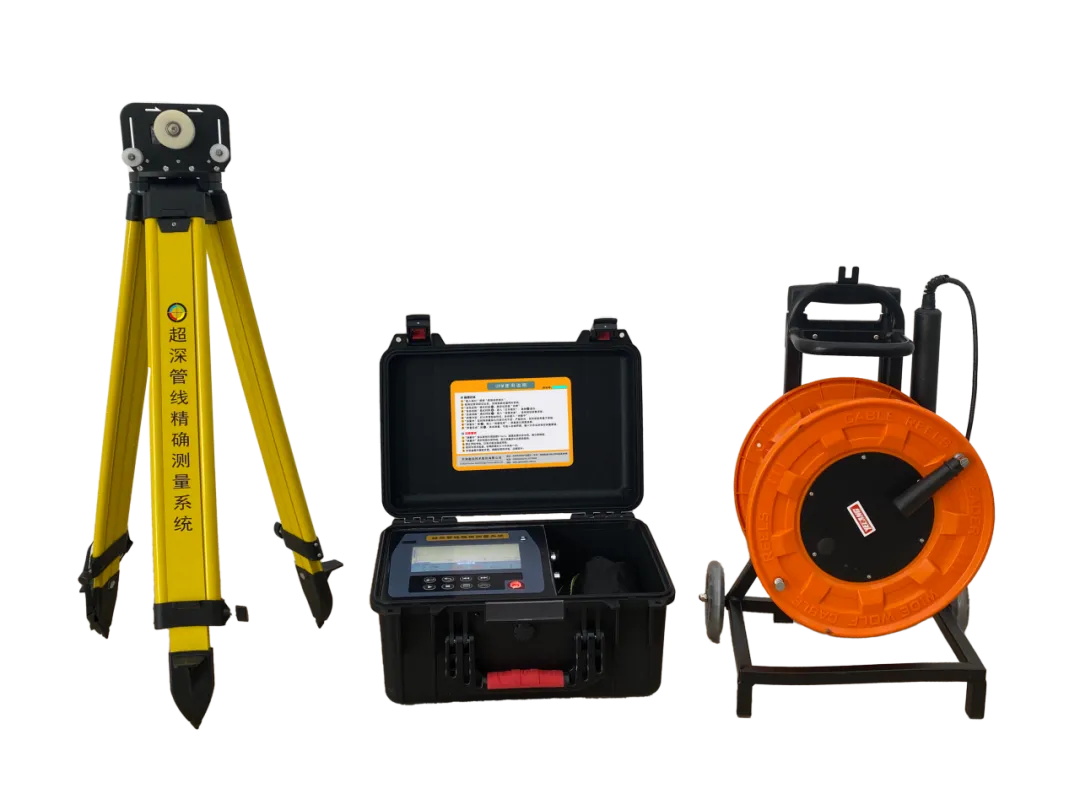

超深管線精確測量系統UPM配合專利衛星同步發射機給待測管線施加探測信號，再通過井中電磁法，利用高精度探頭，實現管線水平位置、走向以及埋深實施精確測量，克服了小口徑管線信號弱和無防腐層管線信號保持困難的難題。UPM測深超過50米，能夠?qū)崿F(xiàn)管道旁側10米外鉆孔測深，具有定位準確、檢測精度高、操作便捷、抗環境干擾能力強等優點。
發射機具有輸出功率大、信號電流強的特點，并支持多臺設備協同工作，有效解決了大埋深管道測量中信號較弱、老舊管道因防腐層老化導致信號傳輸距離短的問題。
天津軌道交通B1線是濱海新區軌道交通骨干線路，全程均為地下線路，串聯高鐵濱海西站、濱海站等對外重要交通樞紐，對改善市民出行環境，進一步完善濱海新區城市綜合交通運輸體系，促進京津冀協同發展具有重要意義。
天津地鐵 B1 線天然氣管道探測項目的成功完成，不僅為地鐵施工掃除了障礙，保障了工程順利推進，也為城市基礎設施建設中類似難題的解決提供了寶貴經驗和成功范例。
