平陸運河是新中國成立以來建設的第一條通江達海的運河工程，也是西部陸海新通道的骨干工程。在運河建設中，往往會涉及到對河道的拓寬、加固、清淤加深等，這些工程的實施，不可避免地影響到穿跨越管道的安全運行。日前，在廣西欽州平陸運河工程四標青年樞紐及上游航道的河底清淤、加深工作中，為確保管道在進行航道加深時依然保持足夠的覆土深度，受業主單位委托，嘉信技術應用自主研發的江河水下ROV等檢測設備對欽州支線欽江穿越段水下管段實施路由探測和埋深測量。
檢測過程

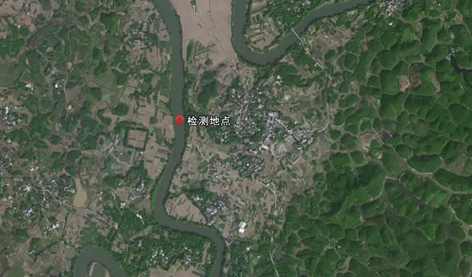

本次檢測管道工程為天然氣管道欽州支線欽江穿越段水下管段，水深約4～5m，穿越管段埋深大于15m，水下檢測難度頗大。
在檢測工作實施前，工作人員以客戶需求為導向，配合業主單位進行周密分析，反復論證。利用衛星同步發射機SST施加4.6A信號強度，打破管段大埋深的限制，以確保電流信號強度滿足檢測需求。

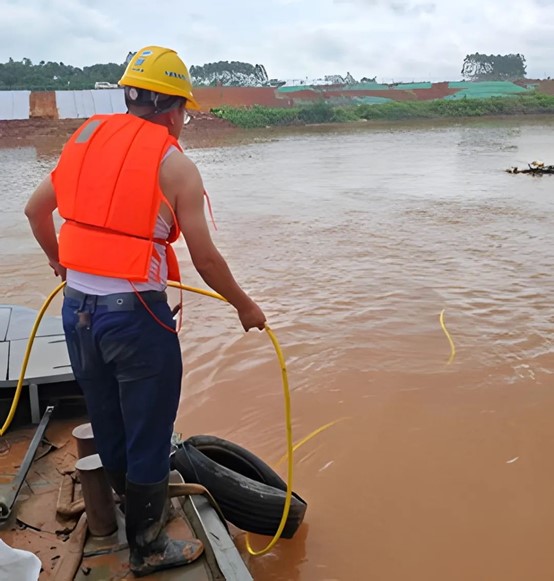

在進入水下檢測時，使用River-ROV搭載的電磁法管道定位器對管道位置進行精確的定位。找到管道精確位置后，測量管道位置、水深、覆土深度數據，上浮至水面獲取GPS信號，利用內置慣導系統，精確換算出水下管道真實位置坐標。此過程經過連續重復后，完成水下管道敷設路由、埋深及水深項目的探測工作，同時經過多次驗證也確保檢測的準確性和重現性。
檢測成果

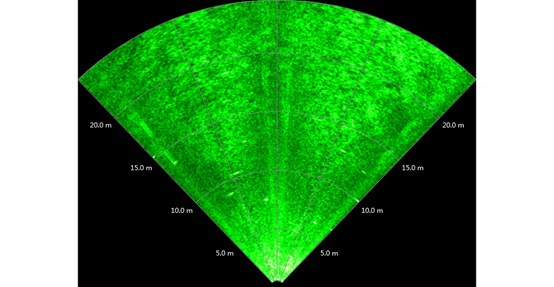

通過ROV檢測系統對水下管道路由進行探測，發現管道穿越欽江水下區段覆土深度皆在6m以上，最小覆土深度為8.2m，經嚴格驗證，確定該穿越管段未出現管道懸跨現象。同時，現場也對各水下測點進行了聲吶攝像勘察，沒有發現異常現象。對于航道的加深開挖工作來說，可以按照計劃對河床下挖1.2米至1.7米。
此次檢測嘉信技術全程進行服務保障，不僅對水下管段埋深及覆土信息有了數字化的體現，同時也為航道的加深工作的順利進行提供安全保障。
設備介紹

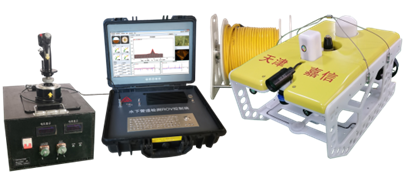

江河水下管道外腐蝕檢測系統River-ROV，屬于纜控水下機器人檢測裝置，整合了2D水下環境聲吶探測、管道定位、陰保電位CIPS測量、電位梯度DCVG檢測、埋深測量、光纖通訊、GPS定位、數據庫及檢測數據分析等技術手段，實現對江河穿越管道定位、測深、外防腐與陰極保護狀況等多方面的檢測。有效獲取江河水下管道的外防腐以及陰極保護狀況，避免管理盲區給油氣管線的運行安全帶來的巨大隱患。在國家管網西氣東輸管道檢測、穿越長江管道檢測等項目中，完成管道鋪設路由點的 DGPS 定位、埋深、外防腐層完好性、陰保有效性等項目檢測及評價。為全國的石油、化工、燃?xì)庖约俺善酚偷刃袠I(yè)的穿越江河的管道運行管理提供了一套功能強大、技術先進、方便實用的技術手段，填補國際及國內在水下穿越管道檢測領域的空白，為國內管道的完整性管理在水下穿越管道檢測方面提供重要的技術保障。
